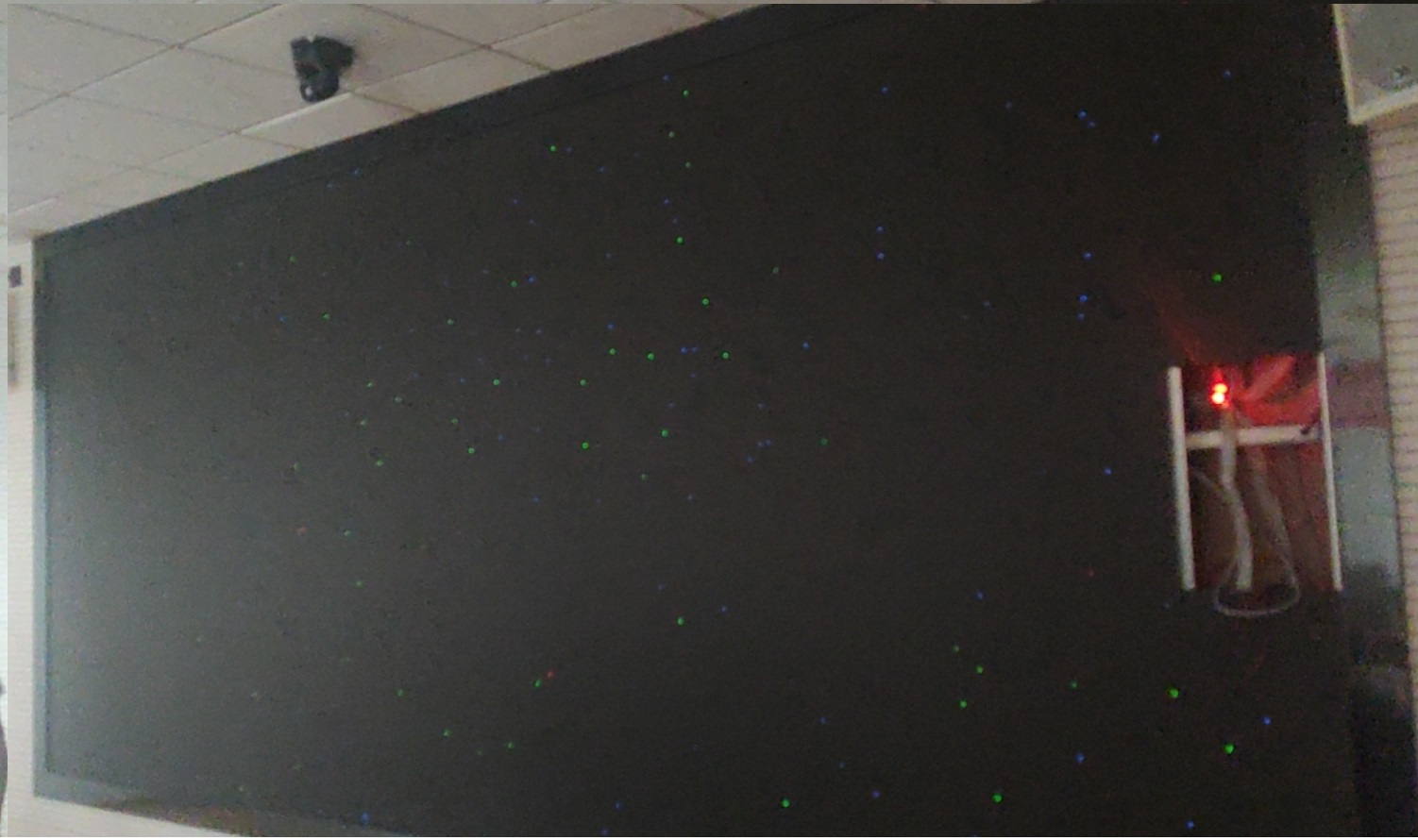

年后我公司客戶反映在使用強力巨彩小間距Q1.25Proled顯示屏（PH1.25）20日左右出現大面積流星雨，爆點，以及閃燈現象，由于燈珠質量不過關，出現大量類似情況也屬正常現象！

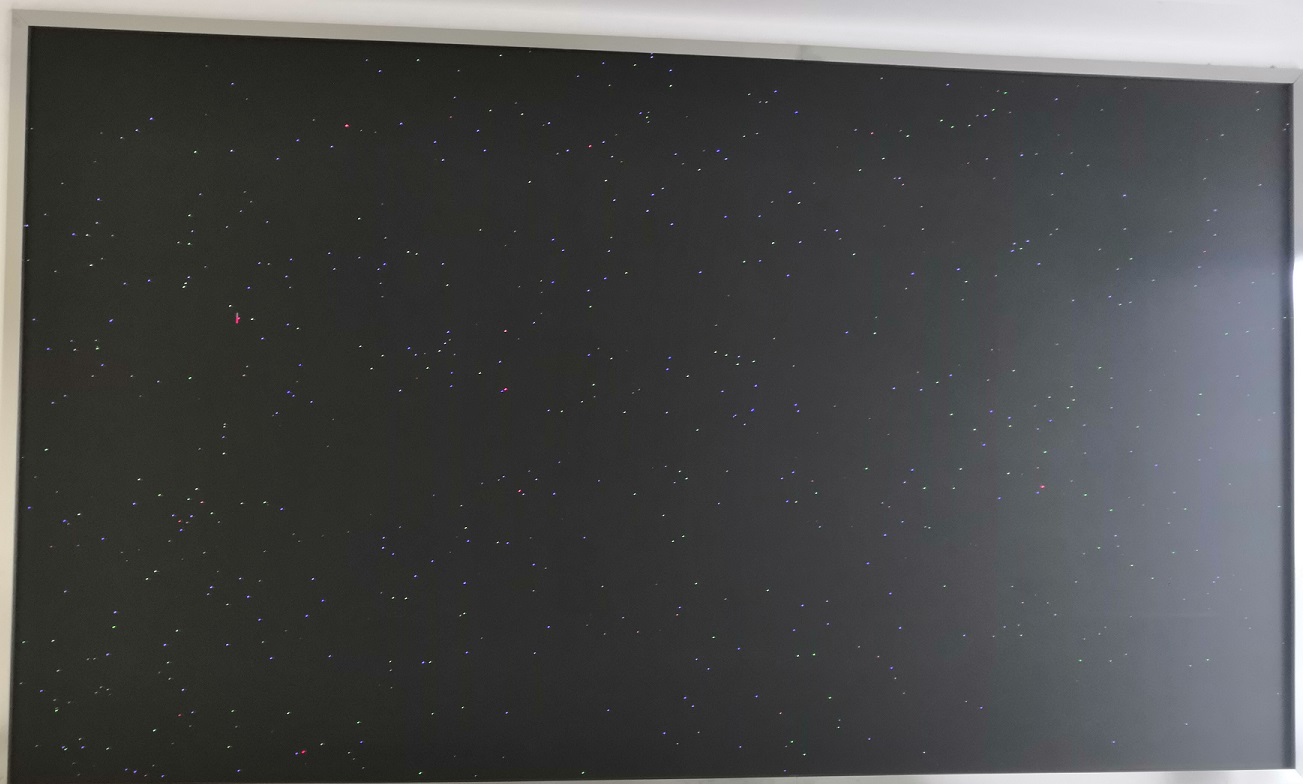

客戶使用低19日后發來照片！
上面是客戶使用12日發來照片
介于以上情況，我司做出彌補該技術缺陷方案以便大家參考！
led行業小間距作為目前的主流產品，無疑是行業布局市場的中堅力量。然而被行業寄予厚望的小間卻顯得有些后勁不足——小間距led顯示屏經常出現毛毛蟲、死燈失效等可靠性不穩定的問題。
隨著顯示技術的不斷提升，顯示屏間距明顯縮小，小間距從適合戶外的P10顯示縮至可用于室內的P2.5，繼而再發展至適合近距離觀看的P1.5以下，間距越小顯示效果越好，但是對上游芯片、中游封裝和下游顯示屏的技術要求也隨之提高，只要有任一環節技術無法跟更小間距適配時，可靠性和穩定性就首當其沖受到考驗，造成毛毛蟲、失效等現象。一時間，行業都在呼吁掃“黑”除“蟲”，小間距可靠性低的痛點成為行業亟需解決的難點。
小間距行業痛點

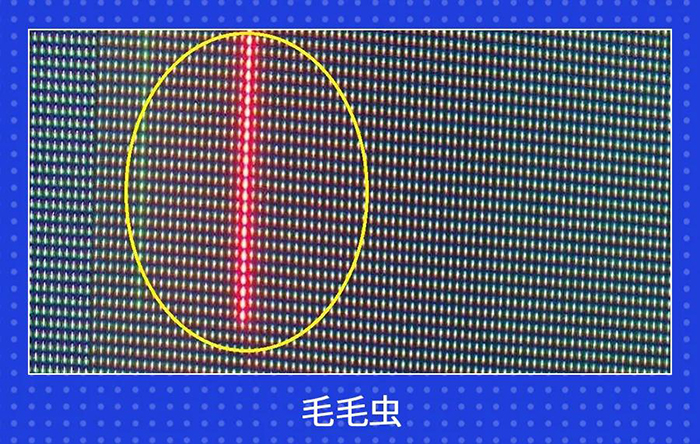

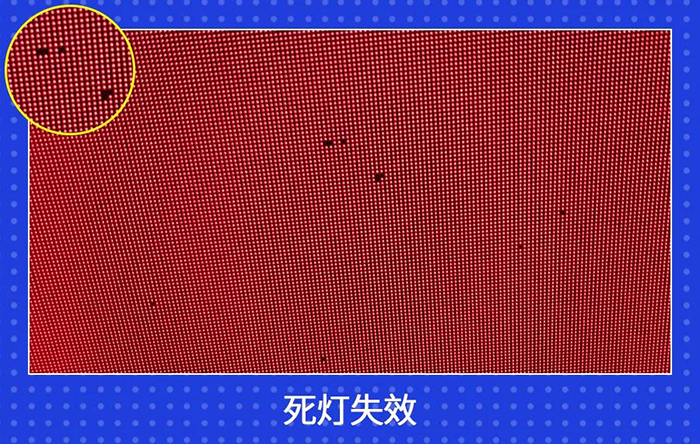

小間距常見的問題就是毛毛蟲、失效，毛毛蟲是由一顆燈珠故障導致相鄰一串LED失效的一種現象，在掃描屏的時候，某一顆燈珠短路，會導致顆燈珠所在的一列像素信號失控，并出現高亮以及常亮狀態。而跟毛毛蟲串亮相反，LED 屏幕失效則呈現死燈現象，這種現象更為嚴重。

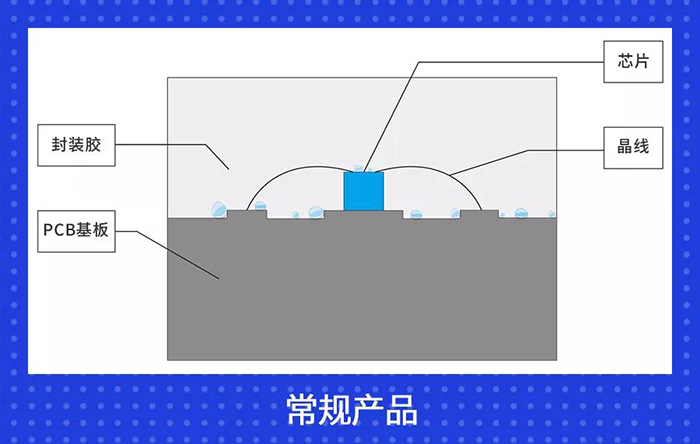

結構設計不當、產品缺陷等原因都會造成以上的問題。其中涉及到封裝主要是由于LED產品的燈珠采用molding工藝處理，如燈珠長時間處于潮濕的環境或者長時間不開機使用，燈珠表面膠體會吸入空氣中的水汽，燈珠點亮后，在電場與水汽的作用下，金屬電離產生金屬離子，在電場的作用下金屬離子朝電場特定的方向進行移動，從而致使芯片或基板局部產生短路情況，顯示屏就會呈現毛毛蟲、壞點死燈現象。
MINILED1010解決方案
如何解決小間距的痛點？專注于顯示封裝的迷你也一直在探尋解決方案，不但高度重視技術的創新研發，還注重發揮產品的最大價值化，同時綜合客戶的反饋，利用自身的技術優勢從封裝工藝著手，持續改良完善產品，將迷你MINILED1010從1.0優化到2.0，再升級到3.0，不斷提高產品的穩定性，大幅度增強可靠性，如今的迷你MINILED1010克服了小間距的應用痛點，并夯實小間距顯示屏的主流地位。
封裝工藝

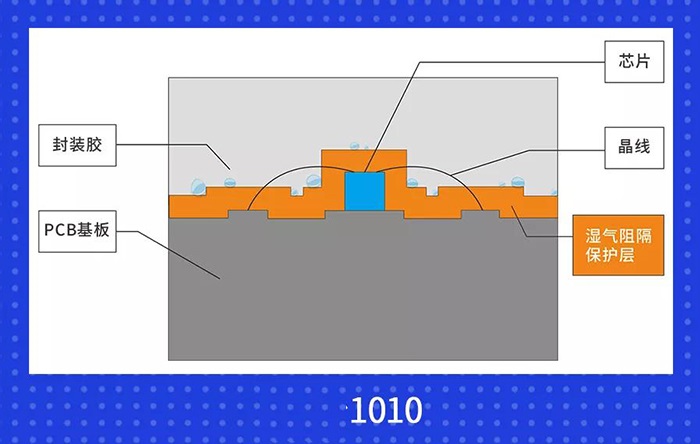

迷你MINILED1010著重從工藝方面隔離濕氣，一方面加強內在“防護”，采用迷你獨立開發的全新封裝專利工藝，在封裝前在PCB、芯片、晶線表面涂膜一層濕氣阻隔保護層，阻隔濕氣滲入損壞器件，保護燈珠內部各個器件不受濕氣影響；

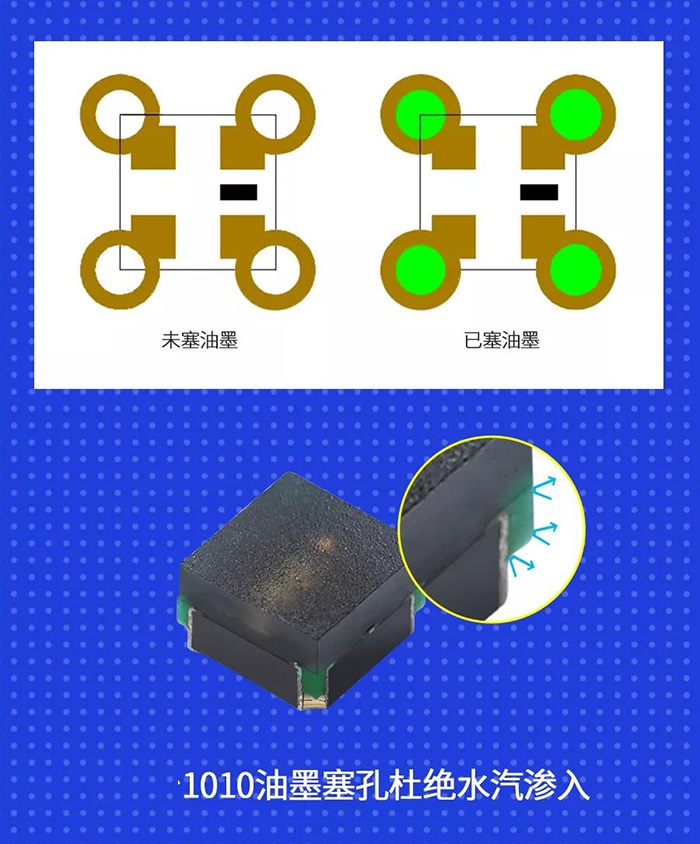

另一方面加強外在“隔離”，使用油墨塞孔，增加油墨與銅箔粘結力，阻止水汽從產品底部進入內部，從源頭避免受濕氣干擾。迷你MINILED1010從內外隔絕濕氣，雙管齊下徹底解決led顯示屏毛毛蟲、串亮等問題。
芯片改良

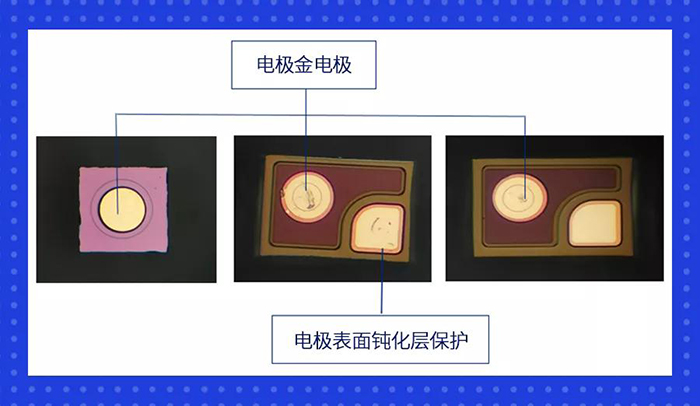

芯片的問題主要存在灼燒和遷移的問題，灼燒是因?yàn)橐酝行S家使用的芯片電極采用鋁電極，易受到潮氣影響，進而發生反應出現灼燒現象，為此迷你MINILED1010采用金電極，有效提高芯片電極耐腐蝕性，避免出現灼燒現象；而遷移則是因?yàn)樾酒姌O層使用了Cr元素，這是一種較為活潑的元素，在水氣和電場的作用下會發生反應形成CR3+/cr2+會隨電場的方向發生遷移，迷你MINILED1010在芯片電極表面采用加厚鈍化層包裹保護，避免發生反應從而解決電極中Cr元素的遷移。
迷你始終以自主科研實力為支撐，以專研顯示封裝技術為牽引，以市場需求為導向不斷升級完善產品，迭代升級后的迷你MINILED1010具有高可靠和高穩定性，通過不斷優化封裝工藝，解決了小間距毛毛蟲、死燈失效的痛點，掃除客戶后顧之憂，促進小間距在新時代機遇下應用于更多領域，拉動行業增長。了解更多MINILED1010產品信息，請聯系迷你銷售。
